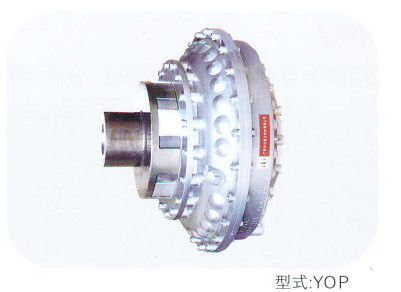

Type YOXIIZ Torque Limiting Hydraulic Fluid Coupling Constant Limited Torque Limiter Coupling (Kopling Pemutus Torsi Terbatas Konstan)
Kopling Torsi Limiter Gambaran umum:
1. drive eksternal, rongga untuk turbin impeller, impeller terhubung dengan casing roda pompa, kopling elastis di sisi motor, kopling berat terutama terdiri dari reducer bantalan.
2. ruang bantu, yang termasuk jenis tekanan dinamis pembuangan, kemampuan perlindungan overload instan, kecepatan reaksi cepat, koefisien overload rendah,dapat secara efektif membatasi torsi awal.
3Seri YOX adalah jenis TD conveyor sabuk produk aksesori khusus.
4. Ketika poros reduksi dari poros motor jauh lebih tipis, yang terbaik untuk tidak memilih jenis ini, juga dapat mengambil input, output langkah terbalik, untuk mencegah poros yang rusak dari reduksi.Ketika perubahan kinerja terbalik, tetapi tidak mempengaruhi penggunaannya.
5. Ganda kecepatan atau kecepatan motor penggerak kopling sesuai dengan pemilihan parameter pada tingkat rendah.
Kopling hidraulik Kopling cairanAplikasi:
Conveyor sabuk, conveyor scraper, chain conveyor, conveyor sekrup, excavator, bucket wheel excavator, berbagai lift, ball mill, crusher, coal mill, tower crane, gantry crane, jembatan jenis crane,Mesin pengemasan dan pengemasan kembali roda ember, centrifuges, mesin cuci, drum tannery, mesin hiburan, mixer, mesin menarik kawat, mesin pencampuran karet, mesin cetakan injeksi, extruder, mesin bola air yang telah ditambahkan sebelumnya,mesin penghancur slag boiler, dll. .
Kopling Fluida HidraulikData teknis:
|
规格型号 Spesifikasi Jenis |
input kecepatan input kecepatan N (rpm) |
daya transmisi 范围 Ranger dari daya dikirimkan N(kW) |
过载系数 Overload Koefisien Tg |
efisiensi Efisiensi Keamanan
n |
Maksimum lubang input 径及长度 Max.Input Diameter lubang Panjang d jmax/l,max |
Maksimum diameter lubang output 径及长度 Max.output bore diameter Panjang d2max/Lzmax |
充油量 (L Volume dari minyak pengisi) |
Ukuran luar Dimensi (mm) |
Berat badan Berat badan |
|||||||||
|
起动 mulai |
制动 rem |
40% qmin |
80% qmax |
A | A1 | D | B | D1 | A2 | C | E | (kg) | ||||||
| YOXIIz400 | 1000 | 8-18.5 | 1.5-1.8 | 2-2.5 | 0.96 | 265/140 | 〇65/140 | 5.2 | 10.4 | 556 | 358 | 0472 | 150 | @315 | 10 | 38 | 101 | 113 |
| 1500 | 28-48 | |||||||||||||||||
| YOXIIz450 | 1000 | 15-30 | 1.5-1.8 | 2-2.5 | 0.96 | 075/140 | 75/140 | 7.5 | 15 | 580 | 382 | ②530 | 150 | ②315 | 10 | 38 | 90 | 128 |
| 1500 | 50-90 | |||||||||||||||||
| YOXIIz500 | 1000 | 25-50 | 1.5-1.8 | 2-2.5 | 0.96 | 090/170 | 090/170 | 10.3 | 20.5 | 666 | 423 | σ582 | 190 | 0400 | 10 | 42 | 107 | 155 |
| 1500 | 68-144 | |||||||||||||||||
| YOXIIz560 | 1000 | 40 sampai 80 | 1.5-1.8 | 2-2.5 | 0.96 | Q100/210 | 0100/210 | 13.2 | 26.4 | 736 | 491 | 0634 | 190 | @400 | 10 | 42 | 144 | 205 |
| 1500 | 120-270 | |||||||||||||||||
| YOXIIz600 | 1000 | 60-115 | 1.5-1.8 | 2-2.5 | 0.96 | 0110/210 | 0110/210 | 16.8 | 33.6 | 790 | 520 | 0695 | 210 | ②500 | 15 | 45 | 140 | 260 |
| 1500 | 200-360 | |||||||||||||||||
| YOXIIz650 | 1000 | 90-176 | 1.5-1.8 | 2-2.5 | 0.96 | 0120/21C | 0120/210 | 24 | 48 | 829 | 560 | 760 | 210 | σ500 | 15 | 45 | 134 | 385 |
| 1500 | 260-480 | |||||||||||||||||
| YOXIIz750 | 1000 | 170-330 | 1.5-1.8 | 2-2.5 | 0.96 | 0130/210 | 0130/210 | 34 | 68 | 940 | 610 | 0860 | 265 | @630 | 15 | 50 | 160 | 488 |
| 1500 | 380-760 | |||||||||||||||||
| YOXIIz875 | 750 | 140-280 | 1.5-1.8 | 2-2.5 | 0.96 | @140/250 | Q140/250 | 56 | 112 | 1040 | 680 | 0992 | 265 | 0630 | 20 | 75 | 160 | 655 |
| 1000 | 330-620 | |||||||||||||||||
Catatan: Bentuk ini adalah tipe dalam struktur dengan roda rem.
1Ini adalah bentuk tetap yang dipilih oleh kelompok perancangan yang bertanggung jawab atas pembaruan dan perubahan DTll di seluruh negeri.
2. Ini adalah bentuk roda-drive luar. Strukturnya terjalin dengan baik.
3Semua dimensi adalah satu dalam seluruh perdagangan.
Gambar struktur kopling fluida hidrolik:
