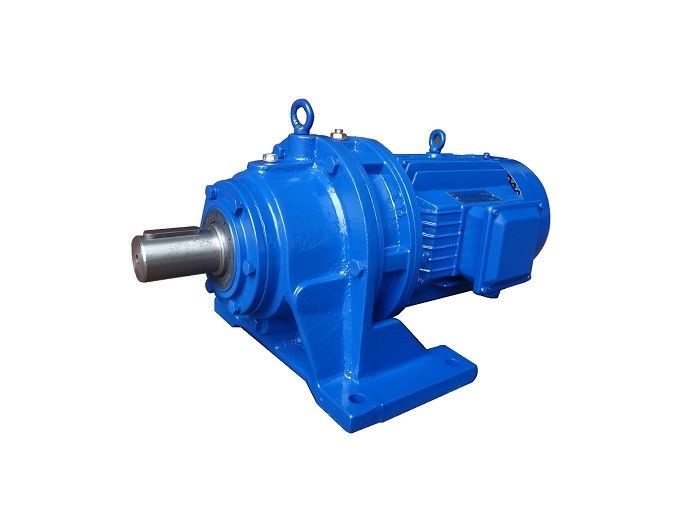

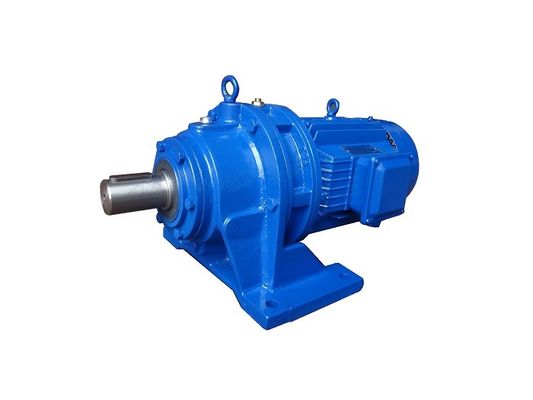

Kecepatan tinggi planet Cycloidal Pinwheel Reducer Cycloidal Reducer Gearbox

Kecepatan tinggi planet Cycloidal Pinwheel Reducer Cycloidal Reducer Gearbox

Prinsip Kerja Reduktor Roda Sikloid

Seluruh perangkat transmisi reduksi roda pin sikloid planet dapat dibagi menjadi tiga bagian: bagian input, bagian reduksi, dan bagian output.

Sebuah lengan eksentrik ganda yang tergeser 180 ° dipasang pada poros input. Dua bantalan rol dipasang pada lengan eksentrik untuk membentuk mekanisme H.Lubang tengah dari dua roda sikloid adalah jalur raceway dari berputar lengan bantalan pada lengan eksentrik. roda sikloid meshes dengan satu set gigi pin susun cincin pada gigi pin untuk membentuk mekanisme pengurangan mesh internal dengan perbedaan gigi kecil.pada pengurangi dengan rasio kecepatan kecil, gigi pin dilengkapi dengan gigi pin.

Ketika poros input membuat satu revolusi dengan lengan eksentrik,karena karakteristik kurva galeri gigi pada roda sikloid dan pembatasan gigi pin pada gigi jarum, gerak roda sikloid menjadi gerak rata dengan revolusi dan rotasi. Ketika poros input berputar ke depan untuk satu revolusi, lengan eksentrik juga berputar sekali,dan roda sikloid berputar melalui perbedaan gigi ke arah yang berlawanan untuk diperlambatDengan bantuan mekanisme output W, putaran kecepatan rendah roda sikloid ditransmisikan ke output melalui poros pin, menghasilkan kecepatan output yang lebih rendah.

Parameter pengurang roda sikloid

Catatan: Indikator kinerja dari model mesin yang sesuai dengan standar yang berbeda pada dasarnya sama, tetapi penampilan, instalasi dan dimensi koneksi sedikit berbeda.Pengguna harus mencoba menggunakan standar JB/T2982-94A dan B.

Contoh Model Reduktor Roda Sikloid

Catatan: Dalam pengurang dua tahap dan tiga tahap, kombinasi rasio transmisi dari setiap tahap pada prinsipnya adalah tahap pertama (ujung kecepatan tinggi) sebagai ujung dengan rasio transmisi yang lebih kecil,dan tahap kedua atau ketiga (i. yaitu ujung kecepatan rendah) sebagai rasio transmisi. ujung besar.
