YKK YRKK Seri Tiga Fase Asynchronous Motor 3 Fase High Voltage Electric Motor
-
Menyoroti
Motor induksi asinkron IEC 3 fase
,Motor induksi asinkron 3 fase 50HZ
,Motor listrik tegangan tinggi 2500KW
-
Nama produkMotor Asinkron Sangkar Tupai
-
FiturTegangan tinggi
-
Tegangan6KV
-
Jumlah Stator3 fase
-
Kelas perlindunganIP44 atau IP54
-
StandarStandar IEC
-
Tiang4, 6, 8, 10, 12
-
KewajibanS1
-
Frekuensi50Hz
-
Tempat asalCina
-
Nomor modelSeri YKK.YRKK

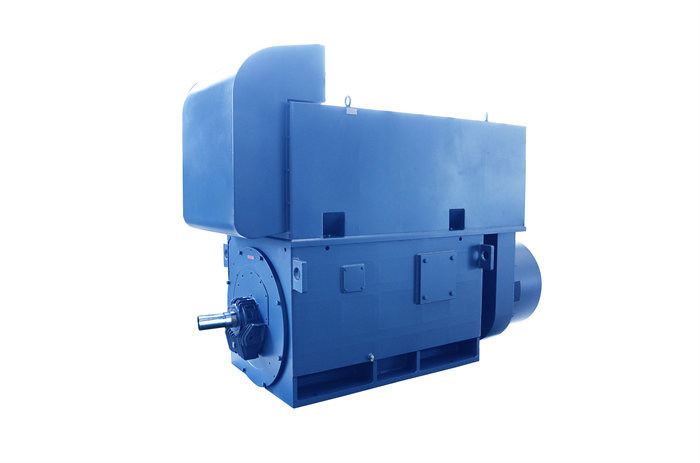

YKK YRKK Seri Tiga Fase Asynchronous Motor 3 Fase High Voltage Electric Motor
YKK YRKK Seri Tiga Fase Asynchronous Motor 3 Fase High Voltage Electric Motor
Motor Asinkron Kandang TupaiGambaran umum
Motor asinkron tiga fase tegangan tinggi kandang tupai seri YKK adalah motor asinkron tipe kandang dengan pendingin udara-ke-udara tertutup.Seri ini motor dinilai IP44 atau IP54 dan metode pendinginan adalah IC611.
YKK series high voltage 3 phase asynchronous motor adalah motor asynchronous kandang dengan cooler udara-ke-udara tertutup.Tutup atas dapat dibuka untuk mengamati kondisi internal dari motorSemua komponen dapat dibongkar dan dirakit untuk instalasi dan pemeliharaan yang nyaman.
Motor kandang tupai tegangan tinggi YKK memiliki keuntungan efisiensi tinggi, penghematan energi, kebisingan rendah, getaran kecil, berat ringan, kinerja yang dapat diandalkan, instalasi dan pemeliharaan yang nyaman.Dapat digunakan untuk mengemudi berbagai mesin yang berbeda. seperti ventilator, kompresor, pompa, crusher, mesin pemotong alat dan peralatan lainnya, dan dapat digunakan oleh tambang batubara, industri mesin,pembangkit listrik dan berbagai perusahaan industri dan pertambangan.
Struktur dan bentuk pemasangan motor asinkron kandang tupai tegangan tinggi seri YKK adalah IMB3. Kuota adalah rating terus-menerus berdasarkan sistem kerja terus-menerus (S1).Frekuensi nominal motor adalah 50HZ, tegangan nominal adalah 6kv/10kv, kelas tegangan lain atau persyaratan khusus dipesan.
Spesifikasi Motor Asinkron 3 Fase
|
2.YKK系列6kVhighpressure三相异步电动机技术数据表 ((H710-H1000) Data Teknis Motor Asinkron Tiga Fase Seri YKK 6000V ((H710- 1000) |
||||||||||
|
型 号 TYPE |
额定 功率 Rating Kekuatan (kW) |
额定 电流 STATOR Saat ini (A) |
额定 转速 Rating Rotasi Kecepatan (r/menit) |
efisiensi η% EFSI- IENCY |
功率 Faktor cosΦ Kekuatan Faktor |
Maksimum 转矩 TORQ maksimum ️ 额定 转矩 TORQ RATED |
起动 转矩 Terkunci TORQ 额定 转矩 TORQ RATED |
起动 电流 LAMPUNG TANGGAL 额定 电流 Rating Saat ini |
负载 转动 惯量 J PENGUNJUNGAN INERTIA kg..m2 |
电机 Berat badan Berat (kg) |
|
YKK7101-4 YKK7102-4 YKK7103-4 YKK7104-4 |
2500 2800 3150 3550 |
291 326 362 408 |
1493 1493 1493 1493 |
96.28 96.36 96.51 96.55 |
0.873 0.875 0.883 0.886 |
1.8 1.8 1.8 1.8 |
0.5 0.5 0.5 0.5 |
6.5 6.5 6.5 6.5 |
5270 5565 5780 5890 |
12600 13100 13600 14100 |
|
YKK8001-4 YKK8002-4 YKK8003-4 |
4000 4500 5000 |
459 516 573 |
1493 1493 1493 |
96.62 96.63 96.70 |
0.890 0.892 0.892 |
1.8 1.8 1.8 |
0.5 0.5 0.5 |
6.5 6.5 6.5 |
6450 6980 7460 |
16450 17000 17700 |
|
YKK9002-4 YKK9003-4 |
5600 6300 |
633 712 |
1493 1493 |
96.82 96.92 |
0.895 0.896 |
1.8 1.8 |
0.5 0.5 |
6.5 6.5 |
7600 7850 |
22500 23700 |
|
YKK7101-6 YKK7102-6 YKK7103-6 YKK7104-6 |
1800 2000 2240 2500 |
213 236 264 295 |
1000 1000 1000 1000 |
95.52 95.62 95.73 95.81 |
0.852 0.856 0.858 0.860 |
1.8 1.8 1.8 1.8 |
0.6 0.6 0.6 0.6 |
6.5 6.5 6.5 6.5 |
1465 1630 1800 1970 |
12500 13000 13500 14100 |
|
YKK8001-6 YKK8002-6 YKK8003-6 YKK8004-6 |
2800 3150 3550 4000 |
326 371 417 465 |
1000 1000 1000 1000 |
96.33 96.42 96.45 96.53 |
0.871 0.873 0.875 0.878 |
1.8 1.8 1.8 1.8 |
0.6 0.6 0.6 0.6 |
6.5 6.5 6.5 6.5 |
2820 3050 3250 3550 |
16500 17670 18120 18460 |
|
YKK9001-6 YKK9002-6 YKK9003-6 |
4500 5000 5600 |
516 573 641 |
1000 1000 1000 |
96.61 96.73 96.83 |
0.882 0.885 0.889 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.5 6.5 6.5 |
3900 4250 4650 |
22800 23760 25000 |
|
YKK10001-6 YKK10002-6 |
6300 7100 |
712 802 |
1000 1000 |
96.90 97.02 |
0.892 0.895 |
1.8 1.8 |
0.6 0.6 |
6.5 6.5 |
5100 5600 |
32080 33800 |
|
YKK7101-8 YKK7102-8 YKK7103-8 |
1400 1600 1800 |
169 192 216 |
745 745 745 |
95.02 95.15 95.26 |
0.837 0.839 0.840 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.5 6.5 6.5 |
2035 2320 2610 |
12680 13890 14450 |
|
YKK8001-8 YKK8002-8 YKK8003-8 YKK8004-8 |
2000 2240 2500 2800 |
237 265 296 331 |
745 745 745 745 |
95.34 95.42 95.52 95.62 |
0.841 0.843 0.845 0.848 |
1.8 1.8 1.8 1.8 |
0.6 0.6 0.6 0.6 |
6.5 6.5 6.5 6.5 |
2940 3260 3590 3950 |
16500 17120 18890 19180 |
|
YKK9001-8 YKK9002-8 YKK9003-8 |
3150 3550 4000 |
368 414 466 |
744 744 744 |
95.73 95.82 95.94 |
0.854 0.856 0.858 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.5 6.5 6.5 |
4950 5400 6000 |
22500 23850 24660 |
|
YKK10001-8 YKK10002-8 YKK10003-8 |
4500 5000 5600 |
518 574 643 |
743 744 744 |
96.05 96.13 96.25 |
0.862 0.864 0.868 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.5 6.5 6.5 |
6530 7260 7800 |
32580 33120 34900 |
|
YKK7101- 10 YKK7102- 10 YKK7103- 10 |
1250 1400 1600 |
153 171 195 |
592 592 592 |
94.64 94.75 94.85 |
0.824 0.825 0.825 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.0 6.0 6.0 |
2770 3110 3450 |
12800 13250 14300 |
|
YKK8001- 10 YKK8002- 10 YKK8003- 10 |
1800 2000 2240 |
219 244 273 |
592 592 592 |
94.93 95.05 95.13 |
0.827 0.829 0.830 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.0 6.0 6.0 |
3850 4250 4750 |
16800 17500 18000 |
|
YKK9001- 10 YKK9002- 10 YKK9003- 10 |
2500 2800 3150 |
300 336 378 |
592 592 592 |
95.21 95.32 95.42 |
0.832 0.834 0.836 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.0 6.0 6.0 |
5300 5900 6500 |
22800 23580 24500 |
|
2.YKK系列6kVhighpressure三相异步电动机技术数据表 ((H710-H1000) Data Teknis Motor Asinkron Tiga Fase Seri YKK 6000V ((H710- 1000) |
||||||||||
|
型 号 TYPE |
额定 功率 Rating Kekuatan (kW) |
额定 电流 STATOR Saat ini (A) |
额定 转速 Rating Rotasi Kecepatan (r/menit) |
efisiensi η% EFSI- IENCY |
功率 Faktor cosΦ Kekuatan Faktor |
Maksimum 转矩 TORQ maksimum ️ 额定 转矩 TORQ RATED |
起动 转矩 Terkunci TORQ 额定 转矩 TORQ RATED |
起动 电流 LAMPUNG TANGGAL 额定 电流 Rating Saat ini |
负载 转动 惯量 J PENGUNJUNGAN INERTIA kg..m2 |
电机 Berat badan Berat (kg) |
|
YKK10001- 10 YKK10002- 10 YKK10003- 10 |
3550 4000 4500 |
420 473 531 |
593 593 593 |
95.54 95.63 95.71 |
0.843 0.845 0.846 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.0 6.0 6.0 |
7750 8850 9950 |
31800 31870 32920 |
|
YKK7101- 12 YKK7102- 12 YKK7103- 12 |
900 1000 1120 |
116 128 144 |
492 492 493 |
94.26 94.35 94.42 |
0.798 0.802 0.803 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.0 6.0 6.0 |
2980 3200 3500 |
11450 12800 13200 |
|
YKK8001- 12 YKK8002- 12 YKK8003- 12 YKK8004- 12 |
1250 1400 1600 1800 |
161 180 203 232 |
493 493 493 493 |
94.43 94.53 94.64 94.62 |
0.803 0.804 0.805 0.808 |
1.8 1.8 1.8 1.8 |
0.6 0.6 0.6 0.6 |
6.0 6.0 6.0 6.0 |
3900 4300 4800 5300 |
16210 17230 18620 19560 |
|
YKK9001- 12 YKK9002- 12 YKK9003- 12 |
2000 2240 2500 |
254 284 317 |
492 492 492 |
94.74 94.83 94.92 |
0.813 0.814 0.815 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.0 6.0 6.0 |
6400 6900 5500 |
22500 22900 23500 |
|
YKK10001- 12 YKK10002- 12 YKK10003- 12 |
2800 3150 3550 |
355 399 449 |
495 495 495 |
95.12 95.23 95.34 |
0.821 0.824 0.825 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.0 6.0 6.0 |
6200 6900 7700 |
31050 32320 34380 |
|
YKK7101- 16 YKK7102- 16 YKK7103- 16 YKK7104- 16 |
500 560 630 710 |
71 80 89 100 |
375 375 375 375 |
93.32 93.41 93.52 93.61 |
0.742 0.744 0.746 0.748 |
1.8 1.8 1.8 1.8 |
0.6 0.6 0.6 0.6 |
6.0 6.0 6.0 6.0 |
2840 3185 3530 3880 |
11800 12340 12890 13300 |
|
YKK8001- 16 YKK8002- 16 YKK8003- 16 YKK8004- 16 |
800 900 1000 1120 |
113 127 141 158 |
375 375 375 375 |
93.72 93.82 93.92 94.03 |
0.750 0.751 0.752 0.753 |
1.8 1.8 1.8 1.8 |
0.6 0.6 0.6 0.6 |
6.0 6.0 6.0 6.0 |
4330 4880 5380 6100 |
15120 15800 16230 16890 |
|
YKK9001- 16 YKK9002- 16 YKK9003- 16 |
1250 1400 1600 |
174 195 222 |
375 375 375 |
94.12 94.22 94.32 |
0.762 0.763 0.764 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.0 6.0 6.0 |
7000 7900 8900 |
21890 22990 23680 |
|
YKK10001- 16 YKK10002- 16 YKK10003- 16 |
1800 2000 2240 |
250 277 310 |
375 375 375 |
94.45 94.53 94.62 |
0.765 0.766 0.768 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.0 6.0 6.0 |
10010 11370 12740 |
30580 31495 32750 |
Produk kami dijual di seluruh dunia. Anda dapat yakin dengan seluruh proses produk kami.
