GB/T 9770 sabuk pengangkut baja diperkuat tali kawat sabuk pengangkut tali untuk transmisi bahan
-
Menyoroti
GB/T 9770 Sabuk Pengangkut Kabel Baja
,Anti robek sabuk konveyor kabel baja
,1400mm Wire Rope Conveyor Belt
-
Nama produkSabuk Konveyor Kabel Baja
-
BahanKain Karet+EP
-
Kualitaslevel tinggi
-
PenggunaanTransmisi Material
-
FiturAnti air mata tahan panas
-
Lebar sabuk800-2800mm
-
Tempat asalCina
-
SertifikasiGB/T 9770
-
Nomor modelST
GB/T 9770 sabuk pengangkut baja diperkuat tali kawat sabuk pengangkut tali untuk transmisi bahan
GB/T 9770 sabuk pengangkut baja diperkuat tali kawat sabuk pengangkut tali untuk transmisi bahan
Deskripsi produk:

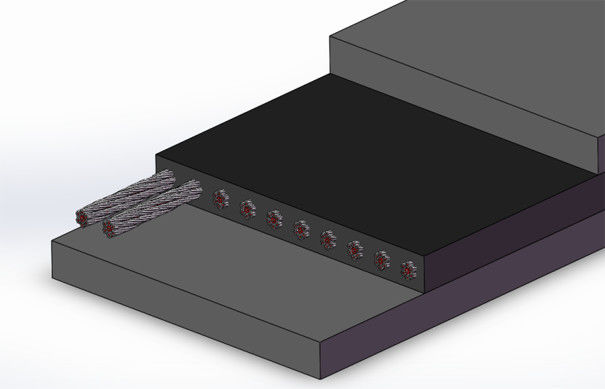

Pita konveyor kawat baja adalah pita konveyor karet dengan kawat baja sebagai rangka. Produk ini terdiri dari inti karet, tali kawat baja, lapisan penutup dan tepi.Ini memiliki keuntungan kekuatan tarik yang tinggi, ketahanan benturan yang baik, masa pakai yang panjang, perpanjangan kecil dalam penggunaan, pembentukan alur yang baik, dan ketahanan fleksibilitas yang baik.jarak yang jauh, dan kecepatan tinggi.
Parameter produk:
1) Tali pengangkut tali kawat contoh penanda (standar pelaksanaan: GB/T 9770)
misalnya GB/T 9770 1400 2200 ST3150 8+8 H
GB/T 9770 ------ Kode standar
1400 ------ Panjang (m)
2200 ------ Lebar (mm)
ST3150 ------ Spesifikasi kekuatan
8+8 ------ Ketebalan lem penutup atas dan bawah
H ------ Kode tingkat kinerja lapisan penutup
2) Spesifikasi kekuatan sabuk pengangkut kabel baja:
| Artikel | St630 | St800 | St1000 | St1250 | St1600 | St2000 | St2500 | St3150 | St3500 | St4000 | St4500 | St5000 | St5400 |
|
Kekuatan tarik longitudinal N/mm |
630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | 3500 | 4000 | 4500 | 5000 | 5400 |
|
Diameter nominal maksimum tali kawat mm |
3.0 | 3.5 | 4.0 | 4.5 | 5.0 | 6.0 | 7.2 | 8.1 | 8.6 | 8.9 | 9.7 | 10.9 | 11.3 |
|
Jarak tali kawat mm |
10 ± 1.5 | 10 ± 1.5 | 12±1.5 | 12±1.5 | 12±1.5 | 12±1.5 | 15 ± 1.5 | 15 ± 1.5 | 15 ± 1.5 | 15 ± 1.5 | 16±1.5 | 17 ± 1.5 | 17 ± 1.5 |
|
Ketebalan lem penutup bagian atas mm |
5 | 5 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 8 | 8 | 8.5 | 9 |
|
Ketebalan lem penutup bagian bawah mm |
5 | 5 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 8 | 8 | 8.5 | 9 |
3) Spesifikasi lebar tali kawat:
|
Lebar mm |
Jumlah tali kawat | ||||||||||||
| St630 | St800 | St1000 | St1250 | St1600 | St2000 | St2500 | St3150 | St3500 | St4000 | St4500 | St5000 | St5400 | |
| 800 | 75 | 75 | 63 | 63 | 63 | 63 | 50 | 50 | 50 | ||||
| 1000 | 95 | 95 | 79 | 79 | 79 | 79 | 64 | 64 | 64 | 64 | 59 | 55 | 55 |
| 1200 | 113 | 113 | 94 | 94 | 94 | 94 | 76 | 76 | 77 | 77 | 71 | 66 | 66 |
| 1400 | 133 | 133 | 111 | 111 | 111 | 111 | 89 | 89 | 90 | 90 | 84 | 78 | 78 |
| 1600 | 151 | 151 | 126 | 126 | 126 | 126 | 101 | 101 | 104 | 104 | 96 | 90 | 90 |
| 1800 | 171 | 143 | 143 | 143 | 143 | 114 | 114 | 117 | 117 | 109 | 102 | 102 | |
| 2000 | 159 | 159 | 159 | 159 | 128 | 128 | 130 | 130 | 121 | 113 | 113 | ||
| 2200 | 176 | 141 | 141 | 144 | 144 | 134 | 125 | 125 | |||||
| 2400 | 209 | 168 | 168 | 170 | 170 | 159 | 149 | 149 | |||||
| 2600 | 194 | 194 | 171 | 161 | 161 | ||||||||
| 2800 | |||||||||||||
4) Tabel kinerja lapisan penutup pita konveyor kawat tali:
| Kode tingkat | Kekuatan kabel tarik,MPa≥ | Elongasi pada istirahat,% ≥ | Jumlah keausan,mm3≤ |
| D | 18 | 400 | 90 |
| H | 25 | 450 | 120 |
| L | 20 | 400 | 150 |
| P | 14 | 350 | 200 |
| 注:D dalam kondisi kerja yang sangat buruk;H dalam kondisi kerja yang sangat buruk;L dalam kondisi kerja normal;P tahan minyak, tahan panas, tahan asam-alkali,sabuk pengangkut tahan dingin dan umumnya tahan api | |||
Produk kami dijual di seluruh dunia. Anda dapat yakin dengan seluruh proses produk kami.
