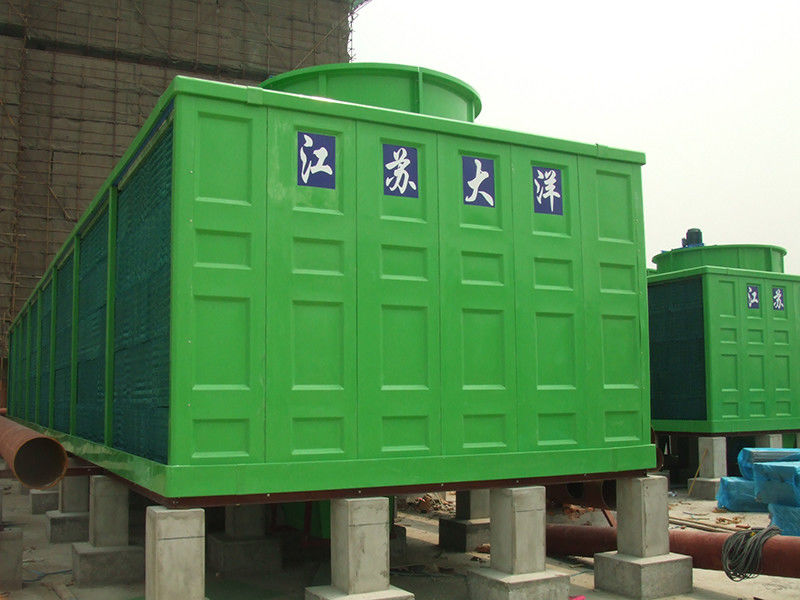

CTI Institute Cross Flow Natural Draft Menara pendingin loop terbuka

CTI Institute Cross Flow Natural Draft Cooling Tower Menara pendingin loop terbuka

Menara pendingin HLT Menara pendingin tunggal Tipe suhu rendah, Tipe standar, Tipe suhu menengah, Tipe suhu tinggi Spesifikasi:

Struktur menara:

Menara mengadopsi struktur rangka baja dan kandang serat kaca. The end face design and space layout of the beams and columns in the tower fully consider the requirements of water distribution uniformity and low wind resistance while ensuring the overall strength and stability of the equipment.
1. Warna panel kaca dari kandang menara dapat dipilih oleh pemilik, dan tata letak kelompok menara selaras dengan lingkungan sekitarnya.
2. Penggunaan teknologi drainase internal membuat menara lebih indah dan tahan lama;
3. Tangga pemeliharaan dipasang di satu sisi menara untuk memenuhi persyaratan pemeliharaan harian dan perlindungan kebakaran;
4Bagian rangka di menara mengadopsi proses anti korosi galvanisasi panas, yang tidak memerlukan anti korosi selama penggunaan, membuat peralatan lebih tahan lama.

Kipas angin paduan aluminium:

1Blades kipas dibentuk, bilah halus dan streamlined, dan permukaan halus tanpa retakan, cacat, burrs dan cacat lainnya.Penggerak kipas secara dinamis seimbang sebelum meninggalkan pabrik, dan akurasi keseimbangan rotor kaku dari tes adalah G6.3. Gir pengurangan diproduksi sesuai dengan presisi 8 tingkat. kipas dapat berjalan terus menerus selama lebih dari 8.000 jam.
2Lembar kipas terbuat dari paduan aluminium kekuatan tinggi, yang memiliki keuntungan volume udara yang besar, tekanan total yang tinggi, efisiensi tinggi, transmisi yang stabil, umur panjang,kekuatan tinggi dan ketahanan korosi, ukuran kecil, berat ringan, kinerja awal yang baik, dan perawatan dan perbaikan yang nyaman.
3Blade dan hub dirancang dengan torsi yang sama, dan sudut bilah dapat disesuaikan sesuai dengan volume udara yang dibutuhkan.
4. Kursi tetap terbuat dari bahan paduan aluminium yang kuat dan ringan, yang mengurangi berat keseluruhan hub, mengurangi momen inersia,dan meningkatkan keamanan operasi kipas.

Motor menara pendingin:

1Motor luar seri Y
2. Motor menara pendingin tahan air tertutup sepenuhnya
3Sumber daya: 380V/50HZ/3P
4Tingkat perlindungan: IP55
5Tingkat isolasi: F

Fler Gelombang Titik:

1Bahan: PVC tahan api dan tahan kimia yang dimodifikasi.
2Ketebalan substrata lembaran pengisi: 0,35 ± 0,05 mm.
3Proses cetakan: bubuk vakum otomatis penuh.
4Efisiensi tinggi dan resistensi rendah
5Kinerja tahan api yang sangat baik - indeks oksigen tahan api ≥ 40;
6Kinerja hidrofilik dan oleophobic yang sangat baik, tahan terhadap perubahan perbedaan suhu, tidak ada deformasi geometris pada 65 °C, tidak ada penghancuran atau retakan rapuh pada -40 °C;
7Kekuatan tinggi dari blok perakitan - lembaran pengisi mengadopsi jenis suspensi batang, dengan tingkat penetrasi 100%, tidak ada deformasi pengisi, kekuatan tinggi, mudah diganti,dan biaya operasi yang rendah.

Sprinkler Pan (termasuk distribusi air):

1. air panas mengalir melalui distributor air ke panci sprinkler, membentuk pendinginan pertama;
2Air didistribusikan secara merata melalui panci penyemprot, dituangkan ke dalam pengisi, dan kemudian dikosongkan oleh kipas untuk pendinginan kedua;
3Karena proses sprinkler tidak terblokir dan bebas tekanan, sistem sprinkler tidak memerlukan perawatan.

komponen FRP:

1Jumlah gelembung dengan diameter 3 sampai 5 mm pada permukaan luar tubuh menara tidak boleh melebihi 3 dalam 1m2, dan diameter maksimum gelembung permukaan tidak boleh melebihi 5 mm.
2Tingkat pengerasan ≥ 80%.
3. Kekerasan barcol > 35.
4Kandungan resin 55-65%.
5Kekuatan tarik ≥ 200MPa.
6Kekuatan lentur bagian poliester FRP adalah ≥ 147Mpa, dan kekuatan lentur bagian FRP epoksi adalah ≥ 196Mpa.
7Kekuatan ketahanan benturan ≥ 20J/cm2.
8. Kapadatan adalah 1800kg/m3.

Komponen baja:
Untuk memastikan kualitas, perusahaan kami memproses semua komponen baja sebelum mereka meninggalkan pabrik melalui serangkaian langkah anti korosi yang ketat, termasuk pickling, penghapusan karat, air mencuci,dan galvanisasi panasDi bawah kondisi penggunaan normal, masa pakai komponen baja setelah perawatan anti korosi tidak kurang dari 20 tahun.
