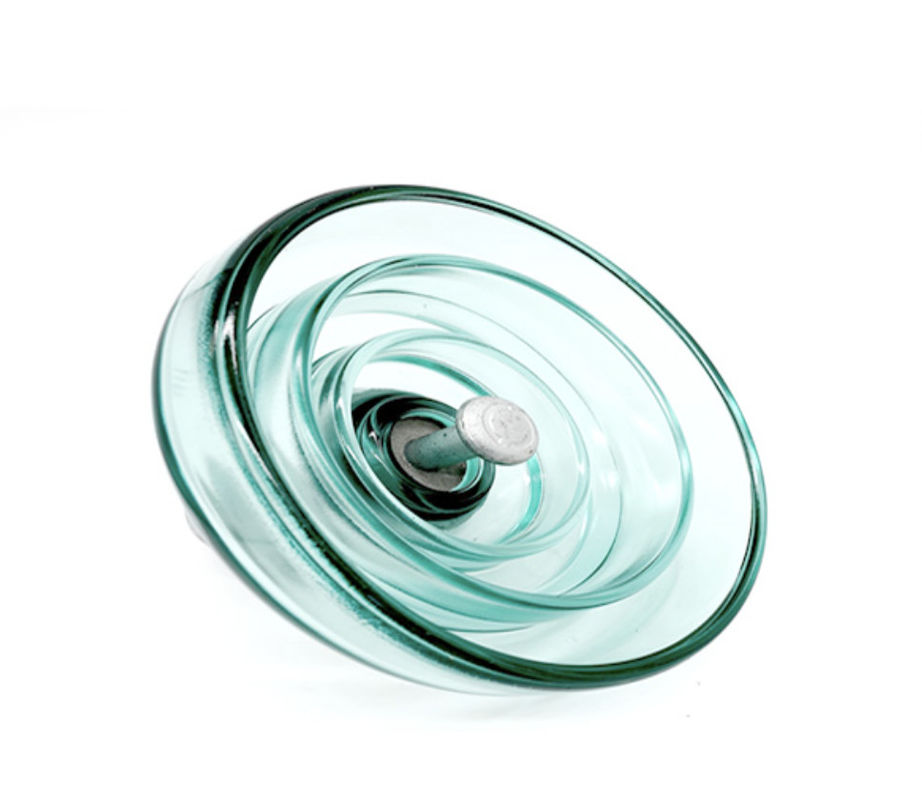

Ketahanan Cuaca Kaca Hijau Isolator Listrik pagar Listrik Isolator Kaca
Cara Kerja Isolator Disk Suspensi Kaca
1) Sebagai pengisolasi, pengisolator suspensi dirancang untuk membatasi aliran listrik ke zona tertentu dari sirkuit listrik.kontrol ini distribusi tegangan memastikan bahwa sirkuit bekerja dengan aman dan efisiensi maksimum.
2) Isolator suspensi terdiri dari batang logam fleksibel yang menampung serangkaian cakram isolasi.Setiap disk memiliki kapasitas tegangan yang relatif rendah - memungkinkan tegangan beban tegangan tinggi untuk didistribusikan di seluruh seri disk dan meminimalkan risiko overloadingDesain isolasi yang terkompartemen ini juga memastikan bahwa jika satu cakram menjadi rusak, itu tidak membahayakan integritas cakram isolasi lainnya.
3) Ketika dipasang, isolator digantung di ujung tali isolasi panjang, yang diikat pada tiang atau menara.Lengan silang membantu penjepit insulator dalam mempertahankan posisi yang benar dari insulator.
Fitur Isolator Disk Suspensi
1) Jumlah cakram yang disertakan pada indikator suspensi bervariasi sesuai dengan kapasitas beban tegangan yang dibutuhkan semakin tinggi tingkat tegangan, semakin besar jumlah cakram yang diperlukan.Disk diatur dalam garis dan dihubungkan bersama-sama dengan logam untuk memaksimalkan efek kapasitif merekaKarena desain mereka, setiap disk mampu bekerja baik secara independen atau secara kolektif.
2) Isolator suspensi dibuat dari berbagai bahan tahan lama yang dapat menahan bahkan kondisi cuaca yang paling kacau, termasuk porselen / keramik, kaca, polimer,dan komposit (campuran).
3) Isolator suspensi biasanya dipasang secara vertikal. Namun, dalam beberapa keadaan (seperti jalan buntu atau sudut tajam dalam jaringan tiang), tingkat tegangan yang lebih tinggi dibebani pada jalur.Dalam situasi iniKarena perubahan fungsi mereka, isolator suspensi yang dipasang dengan cara ini dikenal sebagai isolator ketegangan.
Spesifikasi Isolator Disk
Nama produk danmodel spesifikasi |
Tingkat tegangan ((KV) | Nama produk dan model spesifikasi | Tingkat tegangan ((KV) | ||
Tipe tahan noda | Isolator cakram U70BLP | 10KV-330KV | Tipe standar | Isolator cakram U40B | 10KV-66KV |
Isolator cakram U70BLP1 | 10KV-330KV | Isolator cakram U70BS | 10KV-330KV | ||
Isolator cakram U70BLP2 | 10KV-330KV | Isolator cakram U70BL | 10KV-330KV | ||
Isolator cakram U80BLP | 10KV-330KV | Isolator cakram U100BS | 10KV-330KV | ||
Isolator cakram U80BLP1 | 10KV-330KV | Isolator cakram U100BL | 10KV-330KV | ||
Isolator cakram U100BLP | 10KV-330KV | Isolator cakram U120B | 10KV-330KV | ||
Isolator cakram U100BLP1 | 10KV-330KV | Isolator cakram U160BS | 10KV-500KV | ||
Isolator cakram U100BLP2 | 10KV-330KV | Isolator cakram U160BM | 10KV-500KV | ||
Isolator cakram U120BP | 10KV-330KV | Isolator cakram U160BL | 10KV-500KV | ||
Isolator cakram U120BP1 | 10KV-330KV | Isolator cakram U210B | 10KV-500KV | ||
Isolator cakram U120BP2 | 10KV-330KV | Isolator cakram U240B | 10KV-500KV | ||
Isolator cakram U160BMP | 10KV-500KV | Isolator cakram U300B | 10KV-500KV | ||
Isolator cakram U160BLP | 10KV-500KV | Isolator cakram U420B | 10KV-500KV | ||
Isolator cakram U160BMP1 | 10KV-500KV | Isolator cakram U530B | 10KV-1000KV | ||
Isolator cakram U160BLP1 | 10KV-500KV | Isolator cakram U550B | 10KV-1000KV | ||
Isolator cakram U210BP | 10KV-500KV | Jenis payung ganda | Isolator cakram U70BLD | 10KV-330KV | |
Isolator cakram U210BP1 | 10KV-500KV | Isolator cakram U70BSD | 10KV-330KV | ||
Isolator cakram U240BP | 10KV-500KV | Isolator cakram U100BLD | 10KV-330KV | ||
Isolator cakram U240BP1 | 10KV-500KV | Isolator cakram U100BSD | 10KV-330KV | ||
Isolator cakram U240BP2 | 10KV-500KV | Isolator cakram U120BLD | 10KV-330KV | ||
Isolator cakram U300BP | 10KV-500KV | Isolator cakram U160BLD | 10KV-500KV | ||
Isolator cakram U300BP1 | 10KV-500KV | Isolator cakram U160BSD | 10KV-500KV | ||
Jenis aerodinamis | Isolator cakram U70BSM | 10KV-330KV | Isolator cakram U160BMD | 10KV-500KV | |
Isolator cakram U70BLM | 10KV-330KV | Isolator cakram U210BD | 10KV-500KV | ||
Isolator cakram U100BSM | 10KV-330KV | Isolator cakram U240BD | 10KV-500KV | ||
Isolator cakram U100BLM | 10KV-330KV | Jenis tanah | Isolator cakram U70C | 10KV-330KV | |
Isolator cakram U120BLM | 10KV-330KV | Isolator cakram U70CN | 10KV-330KV | ||
Isolator cakram U160BSM | 10KV-500KV | Isolator cakram U100C | 10KV-330KV | ||
Isolator cakram U160BMM | 10KV-500KV | Isolator cakram U100CN | 10KV-330KV | ||
Isolator cakram U160BLM | 10KV-500KV | ||||
Isolator cakram U210BM | 10KV-500KV | ||||
Isolator cakram U240BM | 10KV-500KV |
