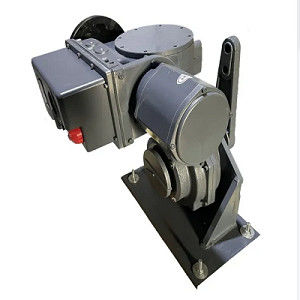

Serial SD Quarter Turn Electric Valve Actuator Motorized Electric Actuator

Serial SD Quarter Turn Electric Valve Actuator Motorized Electric Actuator

Ringkasan Aktuator Katup Quarter Turn:

Quarter Turn Electric Actuators menggunakan energi listrik untuk membuka, menutup, atau katup gas yang membutuhkan posisi yang sangat akurat.Mereka dirancang untuk mengotomatiskan operasi yang tepat dari katup yang membuka dan menutup melalui gerak putar 90 ° (seperempat putaran), seperti katup bola, katup colokan, katup tersedak, katup pembuangan, dan katup kupu-kupu.Aktuator putar perempat putaran juga dapat digunakan untuk mengotomatisasi peredam untuk mengatur aliran udara di cerobong asap dan peralatan penanganan udara untuk industri HVAC.

Akturator katup perempat putarancan be equipped with either an AC or DC voltage electric motor capable of delivering a wide range of torques for automated and responsive valve positioning without the complexity and cost of a pneumatic supplyDesain kompak dan berat relatif ringan mereka sangat ideal untuk situasi di mana ruang instalasi terbatas, memungkinkan ruang bebas tambahan untuk pilihan pipa alternatif.

Spesifikasi aktuator katup listrik perempat putaran:

Kinerja teknis aktuator listrik perempat putaran:

1. menu debugging Cina dan Inggris, sederhana dan intuitif
2Mendukung 3 metode kontrol: (semua adalah isolasi pasangan optik)
A. Kontrol tipe switch dapat memilih kontrol jog atau kontrol save.
B. Standar kontrol analog 4-20mA, impedansi sinyal masukan 100Ω, impedansi sinyal output < 750Ω. (konfigurasi standar)
C. Kontrol bus MODBUS (opsional)
3. Ini memiliki fungsi identifikasi urutan fase dan koreksi. Daya tiga fase tidak perlu untuk mengidentifikasi urutan fase, dan perangkat dapat beroperasi secara normal ketika terhubung.
4. Ini memiliki fungsi perlindungan kehilangan fase pasokan listrik. Aktuator kehilangan fase pasokan listrik tiga fase secara otomatis berhenti dan menampilkan kehilangan fase.
5Ada beberapa langkah perlindungan:
A. Batas batas elektronik
B. Perlindungan atas torsi
C. Perlindungan gangguan sinyal, tetap berada di posisi, benar-benar tertutup, benar-benar terbuka, tiga metode untuk dipilih
D. Perlindungan terhadap overheating motor
E. Perlindungan rotor yang terhenti, ketika ada perintah kontrol, setelah 8S, tidak ada tindakan umpan balik dan dinilai terhenti.
6Dilengkapi dengan kontak kering alarm 4 arah, item alarm dapat dipilih melalui pengaturan
7Kontrol presisi tinggi, kesalahan ≤± 1%, pengereman mengadopsi pengereman reaksi tertunda, dan fluktuasi arus kecil.
8Dengan fungsi kontrol darurat ESD.
9Tingkat perlindungan tertinggi adalah IP67.

10Mengimplementasikan standar IEC60259, JB/T8219-2016, GB4208-2017, GB3836.2-2010, GB3836.1-2010 dan referensi.
