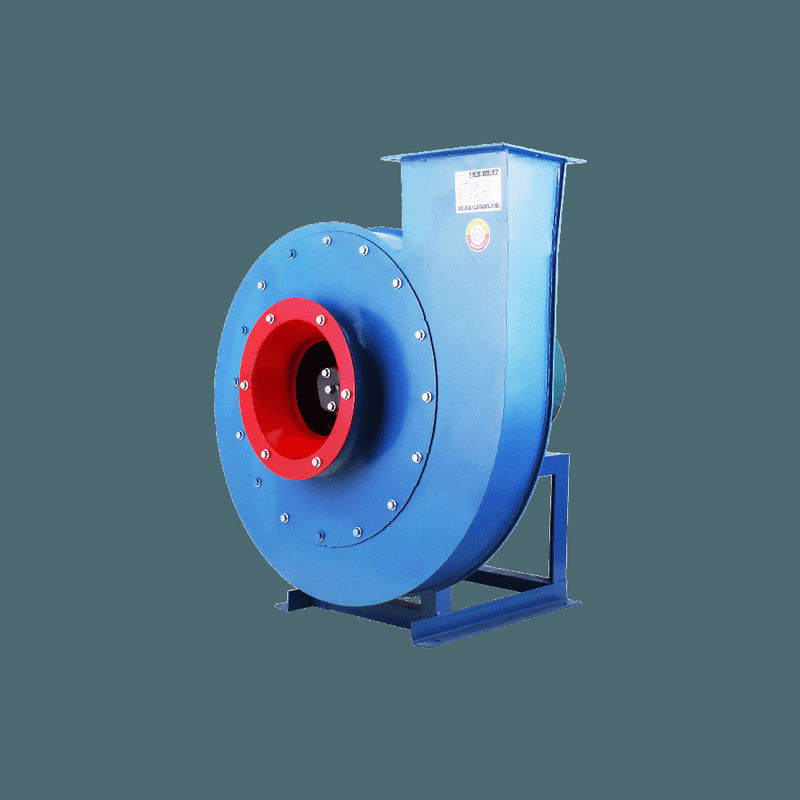

G4-73 Y4-73 Pemancar Pemancar Centrifugal Baja Untuk Ventilasi Boiler

G4-73 Y4-73 Pemancar Pemancar Centrifugal Baja Untuk Ventilasi Boiler

1. Ringkasan

G4-73 Y4-73Steel Centrifugal Blower dan Penggemar Draft Inducedcocok untuk ventilasi dan sistem kipas angin tarik induksi dari boiler uap dengan kapasitas di bawah 670 t/h di pembangkit listrik tenaga panas.G4-73 juga dapat digunakan untuk ventilasi tambang dan ventilasi umum.
Medium yang diangkut oleh ventilator adalah udara, dan suhu maksimum tidak boleh melebihi 80°C; medium yang diangkut oleh kipas angin terinduksi adalah gas buang,dan suhu maksimum tidak melebihi 250°C.
Di depan kipas angin yang diinduksi, perangkat penghapus debu harus dipasang untuk mengurangi kadar debu gas buang yang masuk ke kipas sebanyak mungkin.Menurut kondisi penggunaan pembangkit listrik umum, efisiensi penghapusan debu tidak kurang dari 85%.

2. Fitur

(1) PengelolaanVentilator sentrifugal dan kipas angin yang diinduksidibuat dari hisap tunggal, masing-masing dengan total 12 nomor mesin N28 ~ 28.
(2) Kipas memiliki dua arah putaran: kiri dan kanan. dilihat dari satu ujung motor, impeller yang berputar searah jarum jam disebut kipas tangan kanan, diwakili dengan "kanan";impeller berputar melawan arah jarum jam disebut kipas kiri, diwakili oleh "kiri".
(3) Posisi outlet kipas dinyatakan oleh sudut outlet udara dari casing.
(4) Mode transmisi kipas adalah tipe D, dan mereka semua digerakkan oleh kopling elastis.

3Spesifikasi

4. Struktur

PeraturanKipas Ventilasi Sentrifugalterutama terdiri dari impeller, casing, inlet udara, pintu pengatur dan bagian transmisi.

(1) Penggerak terdiri dari 12 bilah airfoil miring ke belakang yang dilas antara cakram depan berbentuk busur kerucut dan cakram belakang berbentuk datar.Penggunaan bilah berbentuk profil udara memastikan efisiensi tinggi, kebisingan rendah, dan kekuatan kipas yang tinggi. impeller telah dikalibrasi dengan keseimbangan statis dan dinamis, sehingga berjalan lancar.Struktur impeller dari ventilasi dan kipas angin tarik terinduksi dari nomor mesin yang sama adalah sama.

(2) Casing adalah badan volute las dengan pelat baja biasa.Casing dari kipas hisap tunggal dibuat dalam tiga bentuk yang berbeda (Ng8 ~ 12 casing terbuat dari struktur integral dan tidak dapat dibongkar, N214 ~ 16 casing terbuat dari tipe dua pembukaan, dan N218 ~ 28 casing terbuat dari tipe tiga pembukaan).

(3) Inlet udara yang konvergen dan berlinar dibuat menjadi struktur integral dan dipasangi pada sisi inlet kipas dengan baut.

(4) Perangkat yang digunakan untuk mengatur aliran kipas dipasang secara aksial di depan inlet udara.Sesuaikan posisi tuas pintuUntuk kipas angin topan sebelah kanan, menekan tuas dari bawah ke atas akan mengubah arah dari benar-benar tertutup menjadi benar-benar terbuka;untuk kipas tangan kiri, menarik tuas dari atas ke bawah akan berubah dari benar-benar tertutup untuk benar-benar terbuka. ke arah terbuka penuh.

(5) poros utama bagian transmisi terbuat dari baja berkualitas tinggi, dan kipas ini menggunakan bantalan rolling.N218~28 menggunakan dua kotak bantalan tipe bantal independen. Kotak bantalan dilengkapi dengan termometer dan indikator tingkat minyak (hanya untuk kipas angin terinduksi). minyak pelumasan adalah L-AN46, minyak sistem total loss.Jumlah minyak yang ditambahkan sesuai dengan persyaratan tanda tingkat minyakJika minyak digunakan dalam kotak bantalan silinder integral N28~16, baffle minyak harus ditambahkan ke sisi bola kotak bantalan, dan alur pemasangnya telah dibuat sebelumnya.Kipas angin yang diinduksi dilengkapi dengan perangkat pendingin air, maka pipa air harus dipasang. konsumsi air bervariasi dengan suhu, dan umumnya dianggap 05 ~ 1m2/h.
